Com um desafiador e exigente briefing para reimaginar a área Hudson Yards em Manhattan e apresentar uma proposta tanto para uma torre residencial de 60 andares e uma arena poliesportiva de uso comunitário, adjascente ao parque urbano The High Line, o arquiteto titular da equipe Rubén Hernández Fontana e sua equipe de arquitetos do CAEDRO/Estudio Caribe, criou um conceito arquitetônico sofisticado, com geometria não-padrão, enquanto o resto da equipe do projeto multidisciplinar assumiu o desafio de integrar esse conceito ao fluxo de trabalho BIM. "Como Arquiteto líder da equipe, conduzi os membros de nossa equipe internacional a criar uma arquitetura inovadora dentro de um fluxo de trabalho BIM organizado e colaborativo."
Demonstrando uma abordagem BIM verdadeiramente interativa, as diferentes disciplinas dentro da equipe usaram seu software preferido, com especialização nas áreas de arquitetura, projeto e análise estrutural, MEP (Ventilação, Climatização, Elétrica e Hidráulica) e de cronograma de obra (4D), trocando os seus modelos BIM usando o padrão IFC. Nossa equipe também recebeu pela primeira vez novos membros, incluindo estudantes de pesquisa da Universidade de Ciências de Tóquio, com especialização na área de fluxo de ar externo, liderados por Yasin Idris.
"Estas competições realizadas pela Build Earth Live são um grande exemplo do que pode ser criado dentro de um curto período de tempo, quando equipes de diferentes disciplinas trabalham de forma colaborativa e em paralelo", comenta o engenheiro David Oliveira, gerente de Análise e Validação BIM da equipe. Sentimento este ecoado pela comissão julgadora, que comentou sobre a impressionante quantidade de detalhes que a equipe BIM Unlimited foi capaz de apresentar em um tempo tão curto.
“Fui capaz de reunir os edifícios de sites existentes e os modelos IFC dos engenheiros com os arquivos nativos do Vectorworks Architect e finalmente renderizá-los em uma única solução.” – Jonathan Reeves, BIM Unlimited
"A resposta da nossa equipe para o briefing começou com uma análise dos dados disponíveis do local do projeto, disponibilizadas pelo órgão de planejamento da cidade." comenta o arquiteto Rubén Hernández Fontana. "O espaço verde ao ar livre comunica harmoniosamente as três áreas do projeto: a Arena de Esportes, a Torre Residencial e uma conexão espacial e visual agradável com o High Line. A conexão eficiente entre as áreas e a boa acessibilidade às estações de metrô o tornam um espaço comunitário ideal para um futuro desenvolvimento urbano da área".
Com 73.950 metros quadrados, o Hudson Yard Diagonals oferece uma conexão especial com os diferentes elementos contextuais encontrados na área Hudson Yard: em primeiro lugar, uma conexão visual e operacional com o High Line Park; segundo o uso do local de planejamento, maximizando uso dos espaços públicos no nível do solo; em terceiro lugar, um espaço verde público elevado que liga o High Line Park a vista para o rio e nossa proposta para o Sport Arena + Torre Residencial, tanto visualmente como espacialmente.
A Torre Residencial é concebida como uma estrutura flexível, apoiada por um diagrid externo. A estrutura de diagrama define a composição da fachada, sendo integrada e também escondida por uma parede cortina, o que reflete um ângulo único no diagrid. Isso forma um padrão visual que rompe com a concepção esquemática de costume para estruturas diagrid, que é a principal inspiração para o design deste edifício e altera de forma simples a percepção de um edifício mais alto.
O Sport Arena é idealizado como um edifício horizontal que tem relação direta com os espaços públicos, uma relação que às vezes é encontrada em edifícios de Nova York como é o caso da Lever House na 5ª Avenida. Este edifício, o Sport Arena, aloca um hall para esportes multi-uso para uso da comunidade e ao mesmo tempo fortalece a relação do projeto com o espaço público do nível do solo e da frente do rio.
No topo do Sport Arena há um espaço verde aberto, que complementa o High Line, mas a um nível mais elevado, produzindo diferentes visuais do site e do rio. Este espaço tem uma comunicação direta com a torre residencial, tornando-se um espaço ideal para os moradores do projeto.

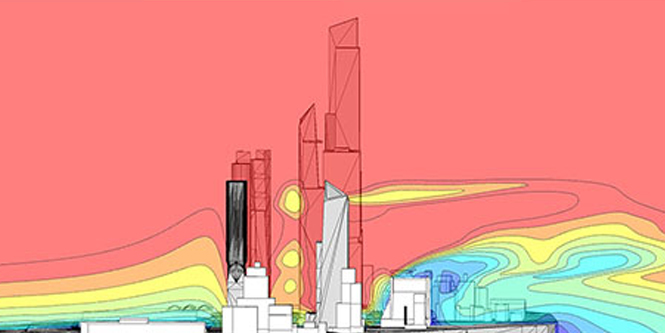

O software Vectorworks Architect foi usado para importar a geometria de arquivos SHP com metadados incorporados para produzir visualizações paramétricas do "big data" (ou dados GIS). Esta tecnologia dentro da plataforma Architect cria uma ferramenta de comunicação eficaz para vasculhar através das listas de dados tabulados. Uma análise do fluxo de ar do local usando FlowDesigner também foi fundamental nesta fase para simular os padrões de vento sobre o local e os edifícios existentes usando dados meteorológicos.

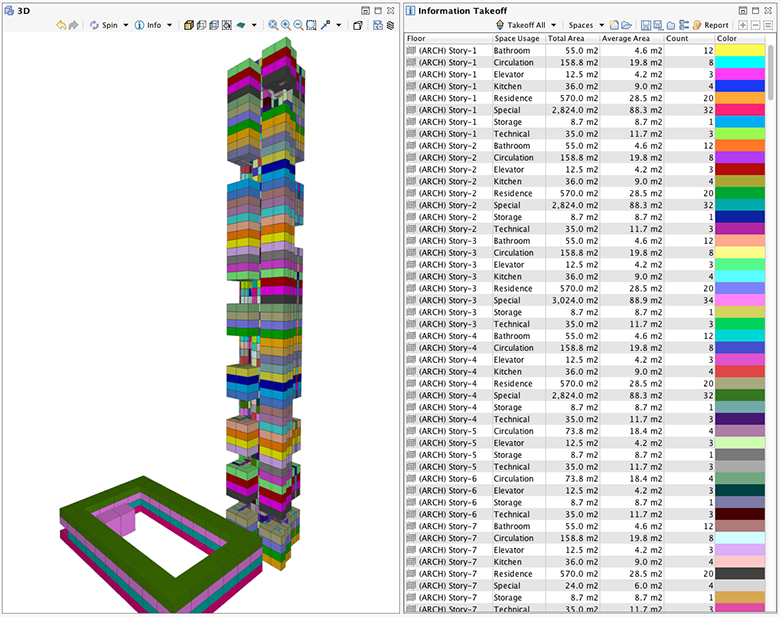

Conceitos iniciais utilizando uma estrutura diagrid combinada com objetos de estudos de massa e objetos de layout de espaços, permitiram tanto os engenheiros estruturais (via software Scia Engineer) como os engenheiros de MEP (via DDS-CAD) para começar a trabalhar em arquivos IFC exportados para fora do Vectorworks Architect pela equipe de arquitetura. David Oliveira também realizou nesta fase, testes de interferência, analise de rota de fuga, assim como análises de acessibilidade com o software Solibri Modelo Checker.

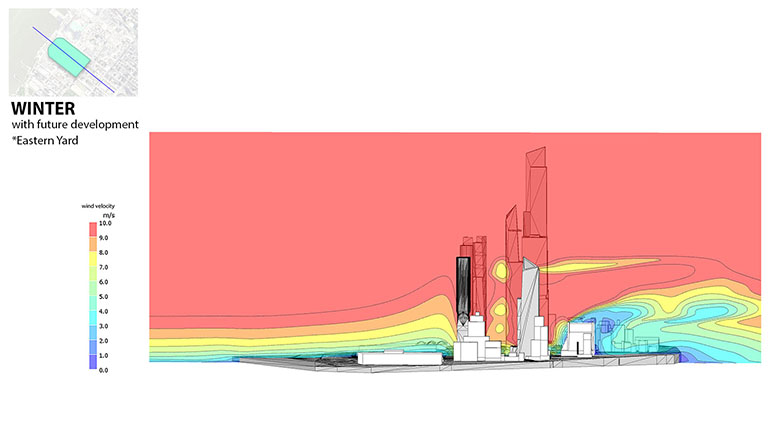

Ao mesmo tempo, a equipe da Universidade de Tóquio forneceu feedback das análises de fluxo de ar realizados sobre os estudos de massa preliminares do projeto, e este, por sua vez, levou à fachada com persianas vertical da arena esportiva, o núcleo revés dos andares térreos da torre residencial, e a colocação adequada de árvores na paisagem para criar uma solução para a redução da velocidade do vento predominante na esquina dos prédios.
Como outro exemplo de trabalho paralelo, o arquiteto Jonathan Reeves do Reino Unido e o tecnólogo arquitetônico Samit Patel, da Computers Unlimited, foram capazes de criar uma série de recursos visuais, que comunicaram e documentaram o refinamento constante das propostas, como a evolução do projeto usando o aplicativo de renderização do Vectorworks, Renderworks. Como Jonathan explicou, "fui capaz de reunir os edifícios de sites existentes e os modelos IFC dos engenheiros com os arquivos nativos do Vectorworks Architect e finalmente renderizá-los em uma única solução."
O software Synchro PRO foi usado para criar um cronograma e uma animação 4D, demonstrando a sequência de construção e cronograma para a proposta. Com a arquitetura e estrutura de arquivos IFC criados separadamente por diferentes membros da equipe, Shaohua Guan da Synchro Software foi capaz de integrar esses arquivos separados em um modelo 3D BIM e levá-lo para outro nível - 4D.
E, finalmente, a apresentação da equipe foi completada com uma série de plantas, cortes e elevações geradas diretamente do modelo BIM dentro do Vectorworks Architect.
Pela minha perspectiva, o BIM permitiu à equipe de arquitetura interagir com todas as disciplinas do projeto, obter feedback genuíno, o que permitiu à nossa equipe criar uma proposta mais inovadora e informada. E, claro, tudo em 3D, permitindo assim a documentação de construção em um prazo encurtado, o que nos permitiu cumprir o deadline extremamente desafiador.
Em resumo, tanto veteranos como novatos da equipe concordam que extrairam muito de suas participações na competição e irão buscar aplicar estes novos conhecimentos em seus respectivos trabalhos. Todo mundo também concorda unanimemente que não podem esperar até o próximo evento Build Earth Live - onde quer que surja em alguma parte do mundo. |
