| Paredes Cortina |
|
Novo Sistema de Níveis de Restrições em Andares |
| |
|
|
Sistemas de envidraçamento tais como paredes cortina e fachadas envidraçadas são elementos importantes em seus projetos, porém as ferramentas BIM usadas para desenhá-los não deveriam ser complexas. No Vectorworks você pode criar paredes cortina e fachadas envidraçadas diretamente com a ferramenta parede.
Ao mesmo tempo que pode gerenciar os sistemas de envidraçamento através dos estilos de paredes, você também pode tirar vantagem de nosso típica capacidade de interatividade que permite a modelagem e edição direta através da ferramenta Editar Parede Cortina, que permite mover, remodelar e alinhar todos os elementos de sua parede cortina diretamente. Isto significa que você pode tanto criar uma configuração totalmente personalizada como pode alinhá-la com uma geometria existente no projeto. |
|

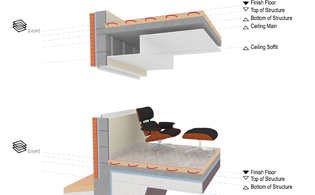

Objetos tais como paredes e componentes de paredes, lajes, e colunas, podem agora se conectarem a níveis sem a necessidade de criação de novas camadas de projeto. Isto irá lhe ar maior controle com menos complexidade, refinando a orgainização de seu modelo. Você poderá assim modelar conexões de paredes com lajes com precisão e modelar elementos com eficiência tais como projetos com níveis divididos ou mezaninos. |
| |
|
|
| |
|
|
 |
|
 |
| Nova Geração Automática de Paredes |
|
Gerenciamento COBie de Espaços para Exportação IFC |
| |
|
|

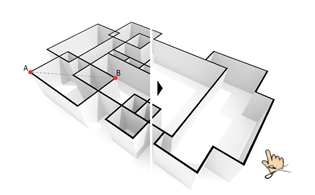

O Vectorworks inclui um modo revolucionário de geração automática de paredes: o modo retangular. Este modo irá gerar paredes em torno de uma área retangular definida com dois cliques, aparando e efetuando as junções automaticamente com as paredes existentes. Você pode também adicionar ou subtrair espaços retangulares em/de redes existentes de paredes.
Adicionalmente, você pode agora também usar a ferramenta Aparar para remover quaisquer segmentos de paredes entre duas junções com um simples clique. Isto irá permitir a você desenhar, modificar e explorar qualquer rede retangular de paredes em uma fração do tempo necessário em versões anteriores do Vectorworks ou qualquer outro software CAD. |
|

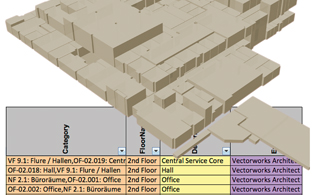

Conforme o BIM vem se tornado mais importante para seus clientes - e não apenas para entrega de projetos mas também para envio de informações - nós adicionamos meios de transferir dados BIM relevantes para seu uso em aplicações de gerenciamento de edificações. A nova opção COBie na exportação IFC irá filtrar os dados apropriados do seu modelo BIM para suportar fluxos de trabalho de operações, manutenção e controle da edificação. |
| |
|
|
| |
|
|
 |
|
 |
| Novos Estilos de Escadas |
|
Espaços |
| |
|
|

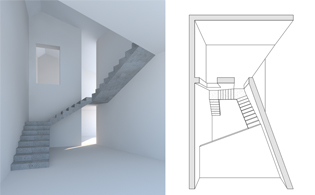

Com as funcionalidades da escada continuando a avançar com novas configurações e recursos, você pode agora criar layouts mais complexos da escada. Você pode também definir configurações em Duplo-U e Triplo-L em conjunto com ângulos definidos pelo usuário para os patamares entre lances. |
|

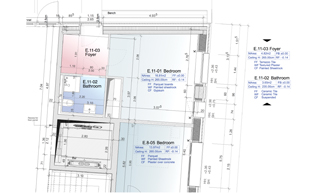

Os objetos Espaço agora oa ajudam a gerir a forma como informação é apresentada na documentação ligando várias etiquetas para um mesmo espaço. Como cada etiqueta é configurada e classificada separadamente, você tem mais controle sobre as indicações. Além disso, reforçamos suas capacidades BIM com mais definições de contorno e a capacidade de editar as configurações de acabamento dos ambientes diretamente em uma planilha de banco de dados. |
| |
|
|
| |
|
|
 |
|
|
| Portas e Janelas |
|
|
| |
|
|

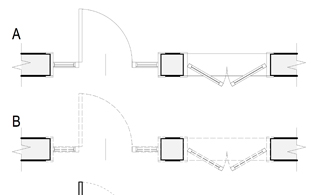

O desenvolvimento de nossas portas e janelas continua a amadurecer, possibilitando afetar como seus detalhes são exibidos em 2D.
Você também ganha mais controle de classes para definir rapidamente a visibilidade e aparência, e agora você pode adicionar marcadores de centro, tornando sua documentação mais rica. |
|
|
| |
|
|
|
