Composición de Pisos en VectorWorks

Vector TILE es un software completo para elaborar proyectos en 2D y 3D de estudios de composición de cerámicas, azulejos, mármoles y granitos en pisos y muros. A través de los comandos de VectorTILE es posible efectuar, de forma automática o semi-automática, los principales trabajos relacionados con composición de pisos, incluyendo la distribución automática en áreas de cualquier forma, guardas poligonales y lineales, aplicación individual de piezas y creación de módulos compuestos, entre muchos otros. Después de la aplicación de la composición, el usuario puede generar planillas de cuantificación (áreas) y listas de los productos utilizados, con identificación de código, descripción y tamaño. Uno de los principales diferenciales de VectorTILE es que él opera sobre el software CAD VectorWorks®, ofreciendo así al usuario todos sus avanzados recursos, que lo tornaron famoso entre los más conceptuados arquitectos y designers en todo el mundo. Adoptado por conceptuadas empresas del área de cerámica, como Portobello y Eliane, VectorTILE alía facilidad de uso y recursos avanzados en 2D y 3D como ninguna otra solución disponible en la actualidad.

	Creando e Ingresando a la Biblioteca de Productos Uno de los puntos más importantes en la área de composición de pisos es la facilidad para creación, manutención y acceso a la biblioteca de productos. Normalmente las empresas de ceramicas poseen miles de productos en su catálogo. Es fundamental que el sistema de composición permita un proceso eficaz de creación y mantenimiento así como un rápido acceso a la biblioteca de productos. Creación Manual y Automática de Bibliotecas Para permitir una rápida y precisa creación de biblioteca, Vector TILE posee el Creador de LIB. A través de este, el usuario podrá crear y editar productos de la biblioteca con extrema facilidad. Adicionar nuevos productos, editar o remover productos que salieron de línea. Creando Toda la Biblioteca Automáticamente A través del modo automático el Editor de Bibliotecas a partir de un lista simple (en formato de texto) con las informaciones de código, descripción y dimensiones de producto. En este modo, el Editor de Biblioteca creará automáticamente cada pieza para la biblioteca, creando el símbolo del producto con las medidas correctas y aplicando sus datos.Además, sí el documento posee imágenes (JPG, BMP, TIF u otro) de estos productos importados, el Editor de Biblioteca las aplicara automáticamente (como imágenes de relleno) en las piezas respectivas haciendo el mapeado sobre la pieza. Ingresando Rápidamente los Produtos en la Biblioteca Vector TILE ofrece diversas formas para la aplicación de piezas en composiciones. La aplicación de un producto puede ser efectuada tanto individualmente (aplicación manual) como automáticamente en aplicaciones en áreas ya definidas o interactivamente determinadas. El usuario puede definir el espesor y color de la junta, el espesor puede ser aplicado de forma simulada, haciendo que el espesor de la línea de división de la pieza reproduzca visualmente el efecto de la junta, así como también de forma real donde la distancia entre las piezas es efectivamente aplicada, esta última es utilizada en casos específicos para estudios de recortes de piezas.

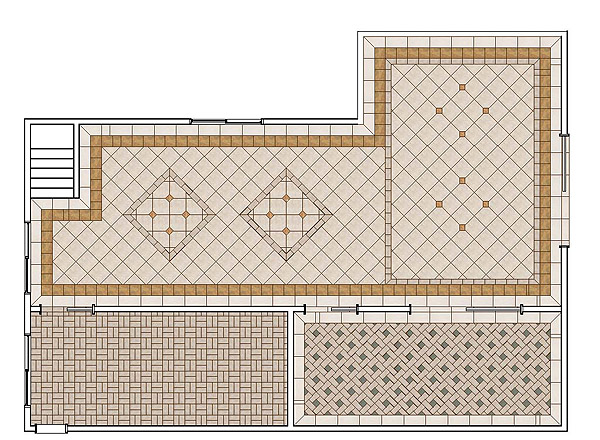

Aplicación Manual y Automática de los Productos Vector TILE ofrece diversas formas para la aplicación de piezas en composiciones. La aplicación de un producto puede ser efectuada tanto individualmente (aplicación manual) como automáticamente en aplicaciones en áreas ya definidas o interactivamente determinadas. El usuario puede definir el espesor y color de la junta, el espesor puede ser aplicado de forma simulada, haciendo que el espesor de la línea de división de la pieza reproduzca visualmente el efecto de la junta, así como también de forma real donde la distancia entre las piezas es efectivamente aplicada, esta última es utilizada en casos específicos para estudios de recortes de piezas. Aplicación Automática por Área En este modo de aplicación, Vector TILE realizara la distribuición de las piezas en una área rectangular o poligonal definida interactivamente. Algunas de las caracteristicas de la aplicación automática por área: En el modo interactivo permite la definición del área a través de un rectángulo o polígono. Definición del punto inicial de distribuición con identificación personalizada (el punto inicial de la distribuición es marcado a través de um símbolo definido por el usuário). Reconocimiento de polígonos y polilíneas para pré-definición de las áreas. Reconocimiento automático de aperturas (huecos) internos de la área de aplicación (ej.: tinas, piscinas, sanitarios, etc). La aplicación puede ser efectuada a cualquer ángulo.

Creando y Aplicando Módulos Compuestos Una de las necesidades más frecuentes del área de composición de pisos es la de poder trabajar con combinaciones de productos, los llamados "módulos". El comando Crear Módulo de VectorTILE le permite a usted definir los módulos compuestos por dos o más piezas de cualesquier productos de su biblioteca. La composición puede ser efectuada con cualquer combinación de piezas existentes, a cualquer ángulo. La definición de desplazamientos entre las piezas es efectuado de forma visual, con indicación de rellenos (cobertura) conforme los desplazamientos son definidos. La aplicación de módulo compuestos puede ser efectuada automáticamente en áreas poligonales irregulares, así como es realizada la aplicación de la piezas.

Aplicando Guardas Guardas (o Bordes) son frecuentemente utilizadas en composición. Vector TILE posee un eficiente aplicador automático de guardas. Pueden ser aplicadas tanto en áreas rectángulares como poligonales. Algunos de los recursos del aplicador de guardas: En el modo interactivo, permite definir las guardas a través de una línea (guardas lineales), rectángulo o polígono. En el modo automático reconocera automáticamente la region a través de un polígono. Permite definir el ancho (en número de piezas) de las guardas. Permite determinar el tipo de junción en las esquinas (corte a 45 grados o esquina recta).

Creando Composiciones en 3D La composición 3D es un recurso exclusivo de la versión 3D del VectorTILE. A través de ella, el usuario puede convertir automáticamente toda la composición de los pisos, o muros en superficies tridimensionales, con imágenes originales de los productos aplicados. A través de los recursos avanzados del RenderWorks, el usuario podrá presentar el render final tanto de imágenes como de animaciones o además el formato VR Panorama, a través del cual es posible "pasear" virtualmente dentro del proyecto creado. Haga clic para ver un VR Panorama creada con VectorTILE 3D Creando Hojas de Cálculos de Cuantificación Una vez finalizada la composición, el VectorTILE permite extraer automáticamente hojas de cálculos de cuantificación, haciendo un listado por área de cada producto utlizado en la composición así como la cantidad aproximada de piezas.

Creando Referencias e Indetificando los Productos El comando Crear Referencia permite crear automáticamente una referencia de todos los productos utilizado en el layout de composición. Otra herramienta permite identificar individualmente cada producto, solamente basta dar un clic en el producto y una nota aparecera con el nombre del producto clicado.

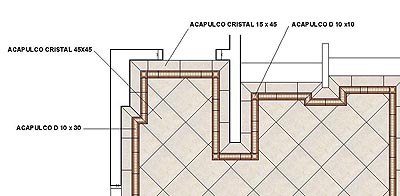

	Ejemplo de Referencias y Ids de Productos Creados Automáticamente por el VectorTILE

Otros Recursos del VectorTILE Cambio de Piezas Permite realizar la sustitución manual (individual) o automática, de las piezas utilizadas en una composición. Con un único clic del mouse usted puede efectuar la sustitución de un determinado producto en una composición, por otro producto equivalente (del mismo tamaño). Los cambios pueden ser realizados en los modos: Manual: usted da un clic en la pieza que desea sustituir en el piso. Automática Global: todas las ocurrencias de un determinado producto son sustituidas por el nuevo producto.Forma automática lineal, haga clic en una línea indicando la secuencia de piezas que serán sustituidas en el piso. Automática por Polígono de Referencia: usted diseña un polígono o polilínea sobre el piso y todas las piezas que esten inmediatamente debajo de este polígono serán sustituidas por un nuevo producto. Excelente para la creacion de diseños de composiciones. Aplicación Lineal Herramienta para aplicar una distribución lineal de las piezas a lo largo de una línea definida por el usuario. La cantidad de hiladas de piezas por aplicar también es definida por el usuario antes de la aplicación. Requisitos Mínimos de Hardware y Software IMPORTANTE El software VectorTILE requiere el software VectorWorks 10.5 (en español) o superior instalado para poder ser utilizado. Para uso de recursos 3D requiere VectorWorks 11 con RenderWorks 11 instalado. PC Processador Pentium III o superior Microsoft Windows 2000 o XP 128 MB RAM (Recomendado 256 MB para el VectorTILE 3D) Drive de CD ROM MAC Procesador G3 o superior Sistema operacional MacOS 9.2.2 o Mac OS X (10.2 o superior) 128 MB RAM (Recomendado 256 MB para el VectorTILE 3D) Drive de CD ROM   Rua Helena 218 cj 1305 S.Paulo - SP Brasil E-mail Comercial: comercial.as@cadtec.com.br E-mail Suporte: suporte@cadtec.com.br Tel: (55 -11) 3849-8257 Fax: (55 -11) 3845-448
