Definindo os Tipos de Linhas

Um tipo de linha é um conjunto de elementos 2D geométricos que se repetem ao longo de uma linha em ambas as direções a partir de um ponto central. Os elementos geométricos podem consistir de uma simples definição de tracejado, ou de objetos 2D complexos com preenchimentos.

A cor e a espessura das linhas em um tipo de linha não fazem parte da definição do recurso. Assim que um tipo de linha for aplicado a um objeto, use a paleta Atributos para definir a cor e a espessura das linhas do objeto. Isto permite uma maior flexibilidade pois permite, por exemplo, que você tenha vários objetos com o mesmo tipo de linha mas com cores diferentes.

1. No Gerenciador de recursos, clique em Novo Recurso, selecione Tipo de Linha e clique em Criar. Como alternativa, selecione Tipos de Linha na lista de tipos de recursos na barra de ferramentas e clique em Novo Tipo de Linha.

Parâmetro	Descrição
Nome	Especifica um nome para o recurso de tipo de linha
Simples	Selecione esta opção para criar uma linha tracejada personalizada; você pode arrastar as alavancas no gráfico ou inserir um comprimento de linha específico e um comprimento de espaço para cada seção do traço
Gráfico do tracejado	As alavancas indicam a distância (em polegadas ou milímetros de página) entre as seções do painel; uma seção consiste em uma linha e uma lacuna. Para adicionar uma seção de traço, arraste uma nova alavanca da borda direita do gráfico de traço; Para excluir uma seção, arraste uma alavanca da seção mais à direita até a direita. Uma linha tracejada pode ter até cinco seções.
<< ou >>	Seleciona uma seção destacada para edição; Como alternativa, clique em uma seção para destacá-la
Comprimento da Linha	Permite especificar o comprimento da linha, nas unidades da página, da seção selecionada
Comprimento da Separação	Permite especificar o comprimento da separação, nas unidades da página, da seção selecionada
Escalar com espessura de linha	Mantém a proporção entre o tipo de linha e a espessura da linha
Complexo	Selecione esta opção para criar uma linha com elementos gráficos 2D
Unidades da Página/Globais	Permite especificar a unidade do tipo de linha quando esta for utilizada em um desenho: ● Página define o tamanho do tipo de linha de acordo com as dimensões da página. O tipo de linha será escalado automaticamente de acordo com o ambiente da página. Isto é útil para objetos de anotação, que devem manter o seu tamanho na página independente da escala da camada. ● Globais define o tamanho do tipo de linha de acordo com as dimensões globais; seu tamanho varia dependendo da escala da camada.

● Para o tipo de linha simples, a definição estará completa e o novo tipo de linha será exibido no Administrador de Recursos.

● Para o tipo de linha complexo, a janela de edição de tipo de linha será exibida. Uma linha de base vermelha no meio da janela indicará o caminho do tipo de linha, mas não fará parte da geometria do tipo de linha.

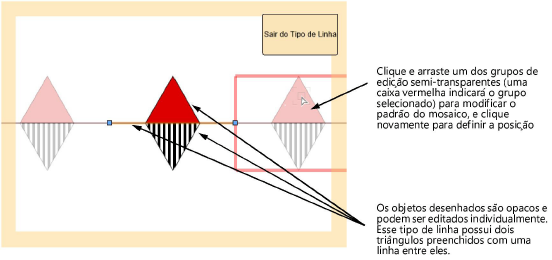

3.Para criar o tipo de linha complexo, desenhe a geometria do tipo de linha usando os objetos 2D desejados, incluindo preenchimentos e textos (símbolos e objetos paramétricos não são permitidos). Todas as definições do tipo de linha possuem traço na cor preta e espessura de 0,03 mm. Ao criar um objeto, uma repetição parcialmente transparente do objeto será exibida à esquerda e à direita. Você poderá adicionar vários objetos ao padrão.

4.Para ajustar o espaçamento de um tipo de linha complexo, clique em uma das repetições e arraste-a; clique novamente para definir a nova posição. Para ocultar as repetições durante a edição, clique segurando Ctrl (Macintosh) ou clique com o botão direito (Windows) em uma área vazia da janela de edição, e desmarque a opção Exibir Repetições no menu de contexto.

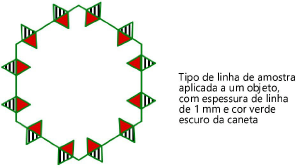

5.Quando terminar de desenhar a geometria complexa do tipo de linha, clique em Sair do Tipo de Linha. Este recurso é salvo com o nome escolhido.

Gradientes são salvos dentro do próprio documento de desenho do Vectorworks. Caso o documento do Vectorworks seja fechado e não seja salvo, os gradientes definidos neste documento serão perdidos.
