Quando você move o cursor por cima de objetos em um desenho, e quando você seleciona objetos, destaques e alças fornecem informação sobre o estado atual dos objetos. Esses indicadores podem ser personalizados conforme necessário nas preferências do Vectorworks. Veja Preferências do Vectorworks: Painel interativo para maiores detalhes.
Destaques podem indicar as seguintes informações sobre um objeto em desenho.
● Atualmente Selecionado
● Atualmente “Pré-selecionado” porque está sob o cursor (ou dentro da cerca de seleção)
● Travados
● Em uma camada inativa
● Causando um dos “Pontos de Atração” exibidos
● Pode ser afetado pela ferramenta atualmente ativa
Nas preferências do Vectorworks, existem várias opções para personalizar os destaques.
● Os diferentes tipos de destaques podem ser ativados e desativados individualmente.
● Os destaques para os objetos selecionados podem ser animados.
● O tempo do destaque para objetos pré-selecionados pode ser ajustado.
● A cor, opacidade e tamanho de cada tipo de destaque pode ser ajustada.

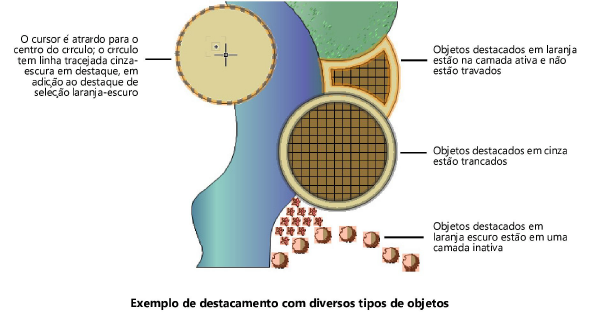

Por padrão, todas as opções de destaques são ativas e objetos selecionados as exibem como mostrado na seguinte ilustração.
Em uma vista 3D apresentada, os objetos sólidos obstruem ou ocultam os objetos atrás dele. O destaque de objetos ocultos é definido, por padrão, para que seja menos opaco do que os objetos não ocultos por outros objetos.

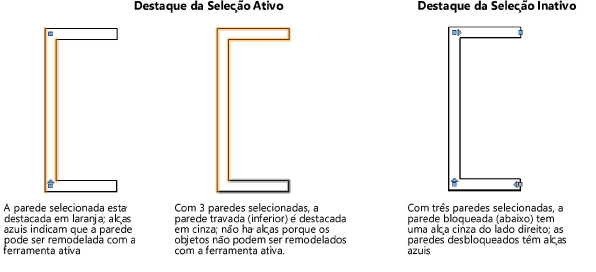

Em adição aos destaques, “alças” quadradas podem ser exibidas nos objetos selecionados. A aparência das alças é controlada pela configuração de Destaque de Seleção na aba Interatividade na janela preferências do Vectorworks. As cores das alças também podem ser personalizadas.
Se o Destaque de Seleção estiver ativo (configuração padrão):
● As alças são exibidas no objeto selecionado se este pode ser editado com a ferramenta ativa
● Objetos destravados na camada ativa possuem alças azuis.
● Objetos destravados em uma camada inativa possuem alças brancas
● Objetos travados não possuem alças (porque eles não podem ser editados)
● As alças podem ser usadas como pontos de remodelagem
Se o Destaque de Seleção estiver inativo:
● As alças são exibidas em todos os objetos selecionados
● Objetos destravados na camada ativa possuem alças azuis
● Objetos travados na camada ativa possuem alças cinza
● Todos os objetos que estão em camadas inativas possuem alças brancas
● Algumas das alças podem ser usadas como pontos de remodelagem e algumas não podem, dependendo do objeto e de qual ferramenta está ativa
~~~~~~~~~~~~~~~~~~~~~~~~~
