Os produtos Vectorworks fornecem funcionalidade 2D robusta com uma variedade de ferramentas e comandos para quem desenha em Topo/Planta. Para quem caminha para o 3D, ao invés (ou em complemento) do 2D, o Vectorworks é um verdadeiro ambiente modelador.
Objetos 2D podem ser criados como objetos de plano de tela ou como objetos (planares) de plano da camada, dependendo do modo de seleção de planos. Objetos 3D são, é claro, sempre associados ao plano.

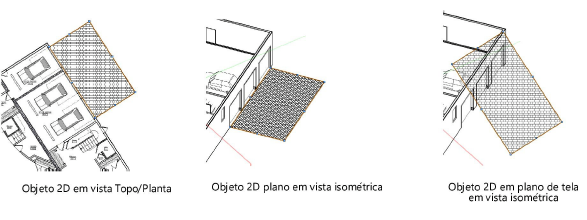

● O plano de tela coincide com o plano da tela do monitor, perpendicular a direção de visualização. Objetos 2D desenhados no plano de tela “flutuam” nas vistas 3D
● Os objetos planares, no entanto, existem no espaço 3D; um objeto 2D planar é mostrado associado ao plano da camada que o contém, mantendo assim sua relação com o modelo 3D em vistas 3D.
Por padrão, os objetos são criados como objetos planos. Eles são exibidos em aramado com seus atributos gráficos no plano de camada em vistas que não sejam a Topo/Planta, e se tornarão parte do modelo 3D.
Os objetos 2D podem ser criados e editados em qualquer plano e em qualquer vista. A edição ocorre no contexto planar do plano do objeto. Ao realizar operações em mais de um objeto planar em uma vista 3D, estes objetos devem ser co-planares.
Duplo-clique em um objeto planar para definir o plano de trabalho como sendo o plano onde o objeto foi criado.
A ferramenta dividir, bem como os comandos Modificar > Rotação > Rotacionar, Rotação à Esquerda 90°, e Rotação à Direita 90°, Inverter Horizontal, e Inverter Vertical, operam somente no plano de tela.
A maioria dos objetos 2D podem funcionar corretamente como planar, mas alguns objetos funcionam melhor como objetos de plano de tela. Por exemplo: todos os elementos em camadas de folha estão, por definição, no plano de tela. Os objetos criados como objetos de recorte para viewports são colocados automaticamente no plano de tela. Além disso, ao criar símbolos híbridos especiais, o componente 2D do símbolo deve ser criado no plano de tela, para que o símbolo tenha uma representação quando for visualizado na vista Topo/Planta.
A lista de Planos Ativos, localizada na Barra de Visualização, define o plano ativo no momento e determina se os objetos 2D são criados como objetos plano ou plano de tela. Os planos disponíveis dependem da vista do desenho, da ferramenta atual, da presença de planos de trabalho nomeados e das opções do modo de plano.
● Para criar objetos planos, selecionar Plano da Camada da lista de Planos Ativos.
● Para criar objetos de plano de tela, selecionar Plano de Tela.
● Para criar objetos planos no plano de trabalho automático, selecionar Automático como descrito em Conceito: O Plano de Trabalho Automático.
O modo plano selecionado permanece em vigor até a próxima vez que for alterado.
Um objeto 2D selecionado existente desenhado no modo plano de tela pode ser alternado para camada (plano) e vice-versa. A Lista de Planos Ativos na guia Forma da paleta Informações de Objeto muda a propriedade plana de objetos 2D existentes selecionados.
Dependendo do seu fluxo de trabalho e das configurações de preferências do Documento, as opções disponíveis na lista de Planos Ativos podem ser restritas, para nunca mostrar o plano da camada ou nunca mostrar o plano da tela.
|
|
