Cota Horizontal/Vertical da Mesma Base

O modo Cota Horizontal/Vertical de Mesma Base cria uma série de linhas de cota conectadas, com cada segmento de linha medindo a distância no começo (do ponto base).

Para criar uma cota Horizontal/Vertical de mesma base:

1.      Selecione a ferramenta Cota Angular no conjunto de ferramentas Cotas/Anotações, e selecione o modo Dimensão Angular Entre Duas Linhas de Referência. Na barra de ferramentas, selecione um Dim Std (Padrão de Cota ).

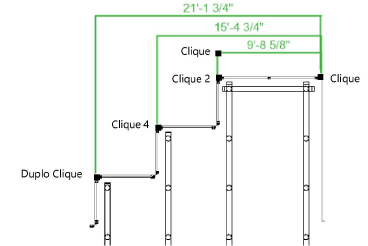

2.Clique para definir o ponto inicial da medição.

3.Mova o cursor até o ponto onde você deseja terminar a medida e clique.

4.Mova o cursor afastando-o do objeto.

Em uma vista 2D, a prévia da linha de cota será paralela ao eixo X ou Y do plano da camada. Em uma vista 3D, os primeiros dois cliques determinam o eixo X do plano onde a cota será colocada; mova o cursor para rotacionar o plano da cota conforme desejado. O plano da cota pode ser alinhado horizontal ou verticalmente em relação ao plano da camada, ou alinhado às faces adjacentes de um objeto 3D.

5.Clique para posicionar a linha de cota.

6.Agora mova o mouse até o final do próximo segmento e clique para definir seu ponto final.

7.Continue clicando os pontos finais para definir os próximos segmentos.

8.Clique duas vezes no mesmo ponto para terminar.

~~~~~~~~~~~~~~~~~~~~~~~~~
