Estrutura de Controle de Características
|
Cotas/Anotações |
Várias ferramentas de anotação compartilham a mesma posição no conjunto de ferramentas em algumas configurações. Clique e segure o mouse na ferramenta visível para abrir a lista (veja ). e selecione a ferramenta desejada.

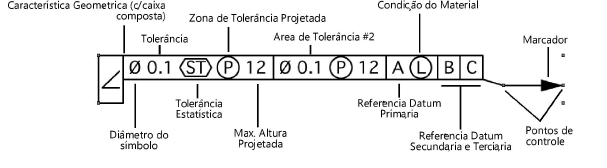

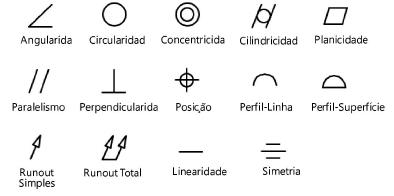

Uma estrutura de controle de recursos consiste em um símbolo de característica geométrica, até duas áreas de tolerância, e até três áreas de referência de datum.
Para inserir um quadro de controle de recursos:
1. Clique na ferramenta e modo.
2.Clique para colocar o objeto no desenho e clique novamente para definir a rotação. Na primeira vez que você usa a ferramenta em um arquivo, uma janela de diálogo de propriedades é aberta. Defina as padrão. As propriedades podem ser editadas na paleta Info de Objeto.
3.Para adicionar uma indicação e marcador, clique na ferramenta Seleção na paleta Ferramentas Básicas e arraste os pontos de controle no objeto. Edite o marcador na paleta Atributos (consulte Atributo de Marcadores).
Clique
para exibir/ocultar parâmetros.
~~~~~~~~~~~~~~~~~~~~~~~~~
Modo |
Ferramenta |
Conjunto de Ferramentas |
Modos para A ferramenta Inserção de Símbolos |
Geom Dim e Tol Note
|
Cotas/Anotações |
Várias ferramentas de anotação compartilham a mesma posição no conjunto de ferramentas em algumas configurações. Clique e segure o mouse na ferramenta visível para abrir a lista (veja ). e selecione a ferramenta desejada.

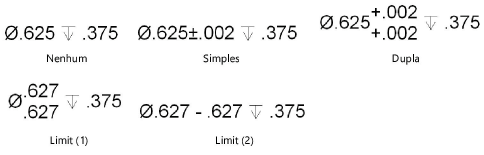

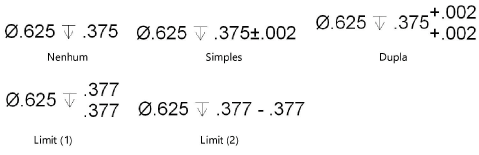

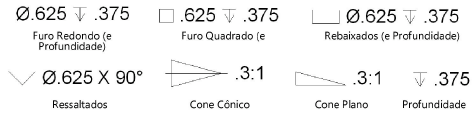

A ferramenta Geom Dim e Tol Note insere um símbolo de notação e um texto especificando as dimensões dos furos redondos, quadrados, rebaixados e/ou ressaltados, e a relação de unidade para furos cônicos e/ou cônicos planos. Como alternativa, um símbolo de profundidade e o texto associado podem ser inseridos.
Para inserir uma nota de dimensionamento e tolerância geométrica:
1. Clique na ferramenta e no modo apropriado.
2.Clique para colocar o objeto no desenho e clique novamente para definir a rotação. Na primeira vez que você usa a ferramenta em um arquivo, uma janela de diálogo de propriedades é aberta. Defina as padrão. As propriedades podem ser editadas na paleta Info de Objeto.
3.Para adicionar uma indicação e marcador, clique na ferramenta Seleção na paleta Ferramentas Básicas e arraste o ponto de controle no objeto. Edite o marcador na paleta Atributos (consulte Atributo de Marcadores).
Clique
para exibir/ocultar parâmetros.
~~~~~~~~~~~~~~~~~~~~~~~~~
