Conectando faces de telhado

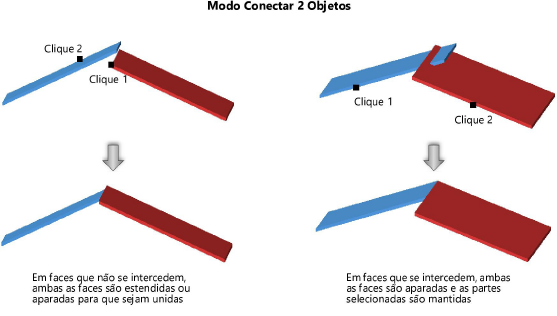

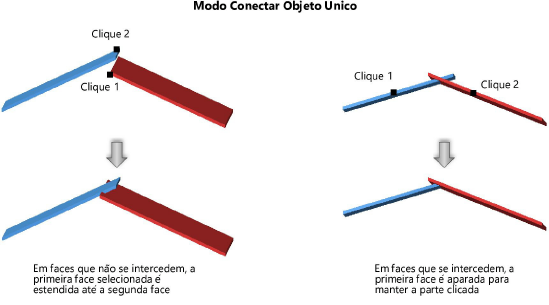

Use os modos Conectar Objeto Único ou Conectar Objeto Duplo da ferramenta Conectar/Combinar para aparar faces do telhado que se cruzam ou para estender uma face até a outra.    Se as faces tiverem espessuras diferentes, uma opção será exibida para permitir o ajuste da espessura automaticamente.

Para conectar duas faces de telhado:

1.      Clique na ferramenta Remodelagem na paleta Básica e selecione o modo Remover Vértice.

2.Se as águas do telhado tiverem alturas diferentes, selecione o modo para unir as faces.

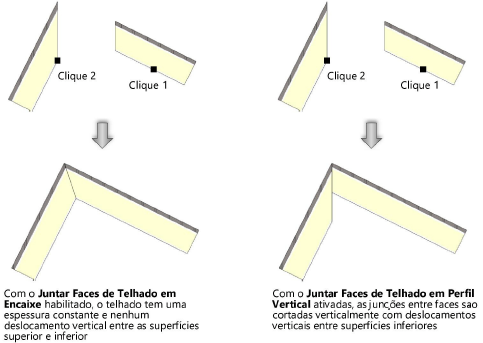

●       Para entortar as bordas da águas do telhado na junção, selecione Junções da face do telhado da mitra.

●       Para cortar as bordas da face do telhado verticalmente na junção, selecione Junções de face do telhado cortadas verticalmente.

3.Clique na primeira e depois na segunda face do telhado para se conectar.

O formato do objeto resultante dependerá do modo selecionado, da posição das faces do telhado e da parte clicada do telhado.

As bordas da face do telhado apenas esquadram as bordas onde elas se encontram. Se várias faces se unirem a uma aresta comum, a aresta comum terá vários segmentos de atenuadores diferentes.

Para remover a borda miterada, selecione a face do telhado e clique em Remover bordas mitre da paleta Informações do objeto.  Isso redefine o Perfil do Beiral para o original (se necessário) e redefine todas as outras arestas para a geometria de corte vertical.

~~~~~~~~~~~~~~~~~~~~~~~~~
