Ajustes Gráficos 2D

Salva os ajustes para que possam ser aplicados rapidamente novamente; veja Usando conjuntos Salvos para ajustes de escadas

Visualizar

Determina a vista para aplicar os parâmetros à escada; dependendo das configurações do desenho, como a escala da camada e a preferência do documento Esconder Detalhes, o status da vista detalhada ou esquemática é exibida

Detalhada

Aplica os parâmetros gráficos 2D às escadas em uma visualização detalhada da escala de camadas

Esquemático

Aplica os parâmetros gráficos 2D a escadas em uma vista em escala esquemática

Definir para todas as vistas

Aplica os parâmetros gráficos 2D às escadas em todas as vistas (detalhadas e esquemáticas)

Config. da Quebra da Escada

Define os parâmetros de quebra da escada; selecione a configuração de quebra da escada e refine a exibição com os parâmetros adicionais

Elevação da Quebra

Define a altura Z (relativa à camada Z=0) para a quebra da escada

Ângulo da Quebra

Especifica o ângulo da linha de quebra, medido a partir da borda principal do degrau/espelho.

Separação da Quebra

Define a distância entre o par de linhas de quebra paralelas, medidas em unidades de escala de página

Extensão da Quebra

Indica a que distância as linhas de quebra ultrapassam os lados da escada

Desenhar Contornos na Quebra

Quando selecionado, desenha contornos de contorno ao redor do objeto da escada

Desenhar Marcas na Quebra

Quando selecionado, adiciona marcadores de início e fim à linha de circulação acima e abaixo da quebra da escada

Finalizar Linha de Circulação em:

Define o final da linha de circulação no último passo antes da quebra da escada ou diretamente na quebra

Ajustes Gráficos 2D

Controla a exibição da linha de circulação, bocel, longarinas, contorno da altura livre e corrimãos somente na visualização Topo/Planta

Mostrar Deslocam. de Bocel/Espelho

Exibe o perfil da escada e o deslocamento do tirante

Mostrar Desloc. do Degrau

Exibe o deslocamento do piso esquerdo e direito

Mostrar Longarinas

Exibe as longarinas da escada

Mostrar Contorno da Altura Livre

Exibe o contorno da altura livre; especifique a altura da altura livre acima da escada

Mostrar Corrimão

Exibe o corrimão (os parâmetros do guarda-corpo são definidos na aba Guarda-Corpo)

Mostrar Corrimão

Exibe o guarda-corpo superior do corrimão e/ou guarda-corpo

Mostrar Colunas

Exibe colunas de guarda-corpo

Mostrar Guarda-Corpo Acima da Quebra

Exibe o corrimão acima da quebra da escada

Mostrar a estrutura da escada no piso inferior

Exibe a estrutura da escada no piso inferior na vista Topo/Plano

Mostrar entalhe na conexão do piso inferior

Exibe o entalhe na conexão do piso inferior na vista Topo/Plano

Mostrar o degrau superior

Exibe o degrau superior na vista Topo/Plano

Mostrar entalhe na conexão do piso superior

Exibe o entalhe na conexão do piso superior na vista Topo/Plano

Gráfico de Corte (na camada [nome da camada])

A escada sempre é exibida no piso inferior (o piso em que foi colocada). Se uma escada existente for selecionada para edição, a camada da escada será exibida. Se estiver editando as preferências da escada, a camada ativa será exibida.

Defina a exibição de quebras da escada, linhas de circulação, direções da seta e texto da escada.

Mostrar Escada

Selecione a configuração de exibição da escada para o piso inferior:

●       Completa (Sem quebra):Não desenha uma quebra de escada; a escada é desenhada conforme definido pelos atributos 2D na aba Atributos Gráficos

●       Completa com Quebra:Desenha uma quebra de escada; a escada é desenhada conforme definido pelos atributos 2D e quebra da escada 2D na aba Atributos Gráficos, mas os estilos de linha permanecem sólidos

●       Somente Abaixo da Quebra:Desenha uma quebra de escada; toda a geometria acima da quebra da escada está oculta

●       Somente Acima da Quebra:Desenha uma quebra de escada; toda a geometria abaixo da quebra da escada está oculta

●       Com Quebra e Tracejado Acima:Desenha uma quebra de escada; todos os estilos de linha acima da quebra da escada são tracejados automaticamente de acordo com as configurações na aba Atributos Gráficos

●       Com Quebra e Tracejado Abaixo:Desenha uma quebra de escada; todos os estilos de linha abaixo da quebra da escada são tracejados automaticamente de acordo com as configurações na aba Atributos Gráficos

●       Somente Tracejado Acima:Desenha uma quebra de escada; todos os estilos de linha acima da quebra da escada são tracejados automaticamente de acordo com as configurações na aba Atributos Gráficos

●       Somente Tracejado Abaixo: Desenha uma quebra de escada; todos os estilos de linha abaixo da quebra da escada são tracejados automaticamente de acordo com as configurações na aba Atributos Gráficos

Linha da Circulação Abaixo/Sobre da Linha de Quebra

Quando selecionado, desenha uma linha de circulação abaixo/acima da quebra da escada. Para o estilo simples (sem interrupção) Mostrar Escada, desenha uma linha de circulação em toda a extensão da escada. Quando uma linha de circulação é indicada, selecione se deseja exibir um marcador de início e/ou final nas extremidades da linha de circulação (para mostrar marcadores em um intervalo, Desenhar Marcas na Quebra deve estar ativado). Defina a direção da seta. O estilo do marcador é definido na aba Atributos Gráficos.

Desenhar Quebra Completa

Para Somente Abaixo da Quebra e Somente Tracejado Abaixo, selecione se deseja desenhar a parte superior da linha de quebra da escada, além da parte inferior da linha de quebra da escada (que é sempre mostrada)

Dados da Escada

Abre a janela de diálogo Ajustes de Dados da Escada, para definir a aparência do texto da escada no piso inferior (consulte a Etapa 2)

Gráfico de Cima

Selecione para exibir a escada no andar superior nas vistas detalhadas e esquemáticas e defina a exibição de quebras da escada, linhas de circulação, direções da seta e texto da escada para o andar superior.

Se o componente superior da escada for usado para os viewports da seção horizontal, a localização padrão é no topo do guarda-corpo. Para escadas sem guarda-corpo, a localização padrão do componente superior é 20 cm acima da elevação total da escada, mas essa localização pode ser alterada (ver Realocando componentes 2D de definições de símbolos e objetos plug-in). Se você mudar a altura da escada, o local padrão é redefinido para 20 cm acima da altura total.

Configuração da escada do piso superior

As opções Mostrar Escada, linha de circulação e Dados da Escada funcionam da mesma forma que no andar inferior

Deslocam. Quebra

Ajusta a posição da quebra da escada ao longo da linha de circulação. Digite um deslocamento positivo ou negativo para posicionar a interrupção sem espaços entre os andares superior e inferior.

Incluir o gráfico superior no piso superior

Para a vista Topo/Plano, exibe um gráfico superior da escada em 2D na camada superior do piso selecionado; selecione para ativar Camada

Camada

Especifique a camada sobre a qual exibir a representação do piso superior da escada. Esta seleção afeta a exibição detalhada e esquemática da escada no andar superior. Não está relacionado à seleção total da altura da escada ascendente na aba Geral ou Geometria.

Prévia

Exibe uma visualização dos andares superior e inferior da escada 2D com os parâmetros aplicados

Mostrar número de Espelhos

Quando selecionado, exibe os números do espelho da escada.

Especifique a posição e o deslocamento do texto para o lance e o degrau e defina a rotação do texto.

Posição no Lance

Para escadas retas, indique se os números de espelhos são exibidos no centro, na esquerda ou na direita do lance. Para outras escadas, indique se os números de espelhos são exibidos centralizados ou no lado interno ou externo do lance da escada. O valor Deslocamento define a distância entre os números de espelho e o limite da escada.

Posição no Degrau

Define a posição do espelho centralizada no degrau ou no início do degrau. O valor Deslocamento define a distância entre os números de espelho e o início do degrau, apenas para números no início do degrau.

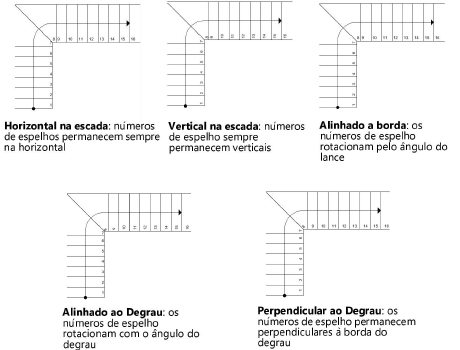

Rotação

Especifica a rotação dos números de espelhos

Nota

Para cada percurso de escada disponível com vários lances, selecione se deseja incluir texto para a direção da seta (para cima ou para baixo, dependendo da direção da linha de caminhada), ascensão total, número de ascendentes, altura média dos ascendentes, profundidade média da banda de rodagem e/ou comprimento da linha de caminhada. À medida que cada item é selecionado para exibição, seu código aparece na caixa de texto; o texto também pode ser digitado entre os itens. Selecione Linha de Quebra para adicionar uma linha de quebra entre os itens. Defina o ângulo do texto.

Observação

Para toda a escada, selecione se deseja incluir texto para a direção da seta (para cima ou para baixo, dependendo da direção da linha de circulação), altura total, número de espelhos, altura média dos espelhos, profundidade média do piso e/ou comprimento da linha de caminhada. À medida que cada item é selecionado para exibição, seu código aparece na caixa de texto; o texto também pode ser digitado entre os itens. Selecione Linha de Quebra para adicionar uma linha de quebra entre os itens. Defina o ângulo do texto.
