Criando Escadas Simples

Um objeto de escada simples é disponibilizado para adicionar uma representação básica de uma escada em um desenho. Produtos Design Series contém duas ferramentas adicionais de escadas quando o projeto que requer escadas complexas, detalhadas. Veja Inserindo Escadas).

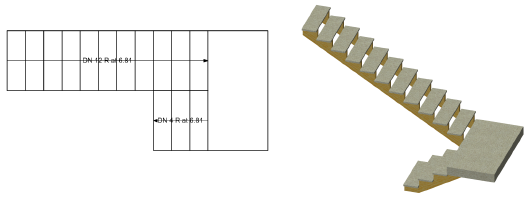

2.Clique para posicionar a Escada Simples no desenho, e clique novamente para definir a rotação da escada. Se esta for a primeira vez que estiver inserindo uma escada no desenho, a janela de diálogo de propriedades da escada abrirá. Defina as padrão e clique em OK. As propriedades podem ser editadas na paleta Info de Objeto.

Parâmetro	Descrição
Estilo	Seleciona o estilo da escada: standard, dentada, sem espelhos ou alvenaria
Largura	Especifica a largura da escada
Alt de Piso a Piso	Define a altura total da escada do piso inferior até o topo do piso superior
Alt Max.	Indica a espessura máxima horizontal do espelho
Profundidade/Altura do Piso	Define a profundidade (da frente até a parte traseira) e a altura do piso do degrau
Recuo do Espelho	Especifica a profundidade do bocel
Tipo	Seleciona a configuração desejada para a escada: reta, reta com patamar, L a direita, L a esquerda, e U a Esquerda e a Direita com patamar (simétricas ou irregulares).
Qtd. Degraus até Patamar	Indica quantos degraus até o patamar (este parâmetro não é usado por escadas U Simétricas)
Dist. entre Lances	Para escadas tipo U, este parâmetro define a separação entre os lances
Deslocamento 1/2	Para escadas com patamar, indica a distância de deslocamento de cada lance das escadas até o patamar.
Patamar Intern. Curvo	Criar patamares curvos; o raio irá coincidir com a largura da escada
Deslocam. do Dormente	Define a largura da longarina (espessura) em cada lado da escada e especifica a distância entre a parte externa da escada e a parte externa das longarinas
Desenhar Quebra da Escada Inferior	Esconde parte da escada com uma linha de quebra, de forma que a porção inferior da escada pode ser visualizado em 2D
Mostrar Dados	Selecione para visualizar o número de degraus e a altura do espelho ao longo da seta de indicação de subir/descer; uma seta Subir ou Descer deve ser selecionada em Setas para que os dados da escada sejam mostrados.
Desenhar Último Degrau	Especifica se a escada deve incluir um degrau no mesmo nível do piso superior acessado por ela
Gerar 3D	Cria uma versão 3D da escada para visualizar em vistas diferentes da vista Topo/Planta
Corrimão Esquerdo/ Direito	Adiciona corrimão à esquerda e à direita da escada
Altura/Largura do Corrimão	Define a altura e a largura para o corrimão.
Setas Indicação	Seleciona se setas de circulação na escada que devem ser mostradas.
Degrau/Corrimão/Longarina	Selecione a Classe para atribuir os degraus, corrimão(s) e longarinas.
