Escala de Espessura de Linhas

Digite um valor maior que 1,0 para aumentar os pesos da linha do viewport ou um valor abaixo de 1,0 (mas maior que 0) para diminuir os pesos da linha

Escala do tipo de linha

Digite um valor maior que 1,0 para aumentar o comprimento e o espaçamento dos segmentos de tipo de linha do viewport ou um valor abaixo de 1,0 (mas maior que 0) para diminuir o comprimento e o espaçamento dos segmentos de tipo de linha

Escala de Linhas de Hachuras

Digite um valor maior que 1,0 para aumentar o espaçamento entre as linhas de hachura do viewport ou um valor abaixo de 1,0 (mas maior que 0) para diminuir o espaçamento entre as linhas de hachura

Escala de Textos

Digite um valor maior que 1,0 para aumentar o tamanho do texto nos viewports ou um valor abaixo de 1,0 (mas maior que 0) para diminuir o tamanho do texto; apenas o texto do viewport associado é afetado. Os objetos gráficos que fazem parte do item de texto, como em um agrupador de marcador de referência ou balão de anotação, são redimensionados junto com o texto.

Objetos dimensionais dentro de objetos plug-in, como dimensões em um objeto de grade de bolhas, não são redimensionados. Objetos plug-in, como um objeto de Seta de Norte, não serão redimensionados se forem  colocados ao editar o viewport no modo Editar Anotação.

Escala do marcador

Selecione se os marcadores (como os encontrados em cotas, indicadores ou outros tipos de anotações) são dimensionados automaticamente de acordo com a escala do viewport ou mantêm uma escala fixa

Auto Escalar

Escala marcadores automaticamente com base no fator de escala do viewport; por exemplo, se um marcador estiver em uma camada com escala 1:50 e o viewport de camada de folha possuir escala 1: 200, o marcador será redimensionado automaticamente para 1:4

Valor da Escala

Define um fator de escala para marcadores no viewport

Escala

Define o fator de escala para marcadores; um fator de escala abaixo de 1,0 diminui o tamanho do marcador em relação à sua definição em uma escala de 1: 1, enquanto um fator acima de 1,0 aumenta seu tamanho

Escala dos Símbolos de Página

Essas configurações afetam os símbolos baseados em página no viewport (consulte Conceito: Vectorworks Símbolos)

Escala do Símbolo

Define um fator de escala para símbolos baseados em páginas; um fator de escala abaixo de 1,0 diminui o tamanho do símbolo em relação à sua definição em uma escala de 1: 1, enquanto um fator acima de 1,0 aumenta seu tamanho

Escala de Atributos

Essas configurações afetam os atributos (como espessura da linha) dos símbolos baseados em página no viewport

Usar Escala do Símbolo

Usa o fator Escala do Símbolo para dimensionar os atributos

Usar Fatores Individuais

Usa os outros fatores de escala individuais na janela de diálogo Propriedades Avançadas, como a  Escala de Espessura da Linha,  para escalar os atributos de símbolo baseados em página

Mostrar com Recorte Cúbico

Se o viewport já possui um recorte cúbico associado, essas opções exibirão o recorte cúbico existente. Se o viewport não possui um recorte cúbico associado, essa opção criará um recorte cúbico que limite todos os objetos visíveis. Acesse o recorte cúbico para alterar suas dimensões ao editar a camada de projeto do viewport.

Cor do preenchimento/borda da tampa

Selecione as cores de preenchimento e borda para as linhas de corte criadas pelo recorte cúbico; essas configurações substituem a preferência do Vectorworks para esses atributos para manter uma aparência consistente quando a camada de folha é visualizada por usuários diferentes

Lançar sombras de objetos removidos

Ao apresentar, inclui sombras projetadas por objetos que não estão incluídos no viewport, para um efeito mais realista (especialmente para elevações de interiores)

Apresentar as Camadas em Meio Tom Transparentes

As camadas de projeto com uma visibilidade definida como “Meio Tom” são apresentadas como transparentes, semelhantes ao efeito transparente obtido com o comando  Visão Unificada  (consulte Vista Unificada de Camadas)

Preto e Branco Apenas

Altera todas as cores no viewport para preto ou branco; isso é útil para exibir duas cópias de viewport na mesma camada de folha, uma em cores e a outra em preto e branco. No entanto, se a configuração de exibição das preferências do documento for em preto e branco, os viewports também serão exibidos em preto e branco, mesmo que essa opção esteja desmarcada.

Uma visualização de dados do viewport (necessário o Design Series) substitui essa opção.

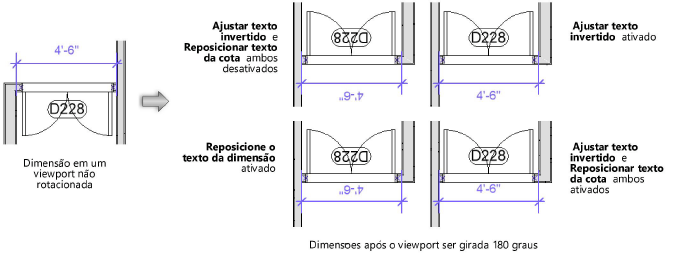

Ajustar Texto Invertido

Orienta o texto rotacionado e invertido no viewport para que fique sempre legível. A caixa de texto permanece na posição girada e invertida em relação à linha de cota, mas o próprio texto  reorientado. (Essa configuração substitui a preferência de texto invertido para o documento; veja Preferências do Documento: Aba Visualização.)

Reposicionar o texto da dimensão

Reposiciona o texto da cota girada e invertida no viewport de acordo com a posição do texto no padrão de cota. O próprio texto permanece na orientação girada e invertida, mas a posição da caixa de texto em relação à linha de cota é alterada. (Essa configuração substitui a preferência de texto invertido para o documento; veja Preferências do Documento: Aba Visualização.)

Nenhum preenchimento usa Transparência Alpha

Selecione para exibir os viewports do OpenGL e Renderworks com canais alfa, para que os pixels brancos não fiquem transparentes quando o estilo de preenchimento estiver definido como Nenhum; no Windows, a preferência  Vectorworks de criação de imagens GDI + deve estar ativada

Projetar Sombras

Selecione para exibir quaisquer atributos de sombra projetada adicionados aos objetos na camada de projeto original; essa configuração não afeta sombras projetadas aplicadas ao próprio objeto do viewport

Prévia

Exibe o viewport com uma visualização das configurações avançadas
